Łucznik pistolet wz.1970
MFor

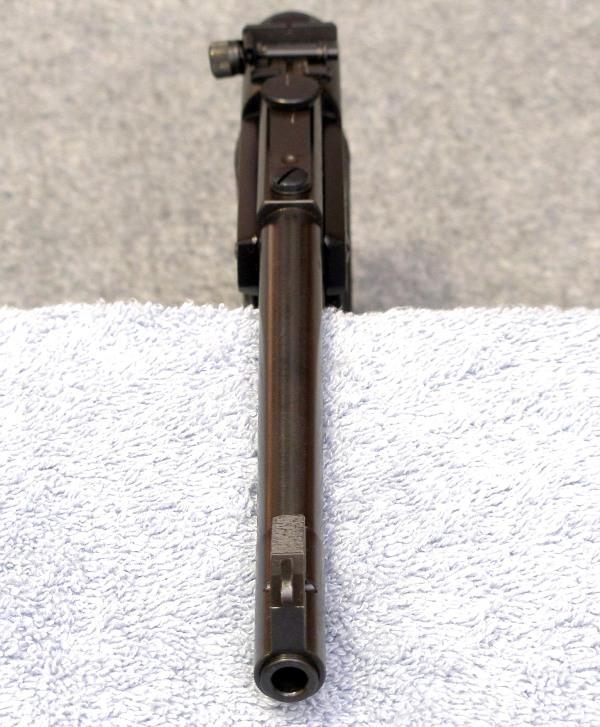

Obiecałem że zrobię mały opis tej wiatrówki, a że w danej chwili mam przygotowane tylko fotki, to je umieszczam.. resztę uzupełnię później..

















Kilka słów dot. zestawu od Jerzego...


Jako, że posiadam Chrono, postanowiłem pomierzyć co nieco. Śrut - Exact 4.51


Pomiar Vo i Ek z zestawem (prowadnica z mosiądzu):
111,5 m/s ; 3,41J
113,5 m/s ; 3,54J
113,1 m/s ; 3,51J
109,7 m/s ; 3,30J
111,8 m/s ; 3,43J


Pomiar Vo i Ek z zestawem (prowadnica z tworzywa POM):
110,2 m/s ; 3,33J
110,6 m/s ; 3,36J
107,2 m/s ; 3,16J
109,9 m/s ; 3,32J
109,5 m/s ; 3,29J


Pomiar Vo i Ek z 2 sprężynami (standard), uszczelka tłoka z teflonu:
107,5 m/s ; 3,17J
106,7 m/s ; 3,13J
104,4 m/s ; 2,99J
105,4 m/s ; 3,05J
105,3 m/s ; 3,04J


Jak widać... użycie prowadnicy z mosiądzu nie podnosi znacznie Vo, za to przy prowadnicy z tworzywa POM, uzyskuje się przyjemniejszą pracę mechanizmów. Zestaw od Jerzego ciężej jednak zamontować, aniżeli standardowe 2 sprężyny.


Ktoś zatem zapyta... czy warto kupić ten zestaw? Moim zdaniem jest on zbyt drogi w stosunku do tego co się otrzymuje.

Napewno warto kupić uszczelkę tłoka z teflonu, mimo iż również jest stosunkowo droga. A czy warto dopłacić 55zł. i kupić cały zestaw... jak, kto woli

Schemat oryginału, na podstawie którego został zrobiony nasz Łucznik:



Łucznik rozłożony na części:



Złożyć się da bez "specjalistycznych przyrządów", tyle że z pewną trudnością przy prawidłowym umiejscowieniu zaczepu spustu (jak dobrze pamiętam :| ), niestety rozbierałem go już bardzo dawno temu i nie mogę sobie przypomnieć "złotego środka", którego w owym czasie wymyśliłem.
Wystarczy przy okazji skrócić (w moim przypadku o połowę) sprężynkę, znajdującą się pod śrubką widoczną na zdjęciu poniżej, aby można było wyregulować spust do poziomu "normalności".



Można jeszcze wypolerować elementy spustu.
